Бестраншейные ТЕХНОЛОГИИ

Краткий анализ видов и рекомендации

     Развитие бестраншейных технологиЙ прямо связанно с развитием инфраструктуры городов и поселений, а так же с растущим желанием населения жить комфортнее.

В связи с этим  внедрение бестраншейных «безраскопочных» технологии увеличивается год от года, как в количественном отношении, так и в увеличении способов и методов работ.

Заметно разделение бестраншейных технологий на два основных вида, это технологии прокладки новых сетей и технологии реновации (замены и восстановления) существующих.

К виду строительства новых сетей бестраншейным способом, относятся работы

• ГНБ (горизонтально-направленного бурение),
• гидравлического продавливание (прокол),
• пневматического прокола (так называемый – крот),
• разбуривания-раскатки горизонтальных скважин (раскатчик),
• шнековое разбуривание,
• микротоннелирование и использование крупных проходческих комплексов.

Каждый метод и способ этих работ востребован в своем диапазоне диаметров и длин прокладываемых трубопроводов. В качестве трубы , в основном используют полиэтиленовые, стальные, стеклопластиковые, реже используются трубы раструбного соединения – чугунные, бетонные, керамические и из различных полимерных материалов.

Все эти методы позволяют проводить укладку инженерных сетей с минимальными раскопками, однако совсем без копания не обойтись. Эти методы позволяют укладывать различные виды и типы сетей, однако практически не используются в прокладке теплосетей с высокотемпературным носителем, а так же сетей пара. Всё это связанно с технологичностью самих теплосетей (наличие компенсационных отводов, отсутствие качественной теплозащиты, а так же крайне малым использованием специальных безканальных трубопроводов и трубопроводов из полимерных материалов с низкой теплопроводностью).

Методы строительства новых сетей позволяют достичь умеренную стоимость по прокладке, так же стоимость самих полимерных трубопроводов не очень высока.

Для примера возьмем прокладку трубопровода холодной воды  110 мм., методом ГНБ – стоимость прокладки одного метра ≈ 1500 рублей, стоимость метра трубы SDR 21 ≈ 300 рублей. Получается, что общая сумма укладки метра трубопровода с учетом трубы составит ≈  1800 рублей с НДС.

Однако эта сумма не учитывает стоимость подготовительных работ на участке, стоимость дополнительных работ и коэффициентов, связанных с трудностью выполнения этой работы, спецификой грунтов и т.д., а так же стоимость проектных работ по данному трубопроводу, поэтому конечная стоимость строительства одного  метра трубопровода может достигать десяти и более кратного размера вышеуказанной стоимости (≈ 18000 руб/м).

Так же не всегда в условиях плотной городской застройки прокладка новых сетей является рентабельной.

Вот для этого более применимыми и менее трудозатратными являются методы и способы работ по бестраншейной замены (реновации, восстановления) инженерных сетей, относящиеся ко второму виду бестраншейных технологий.

К этому виду относятся работы по замене и реновации сетей методами:

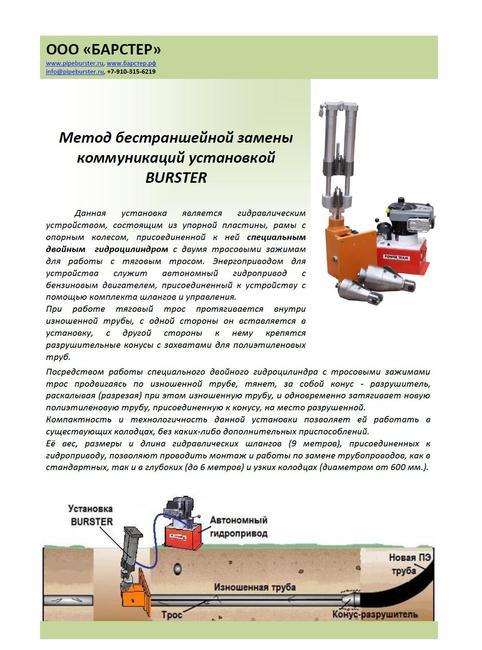

• «bursting» (разрушение старого изношенного трубопровода с сохранением или увеличением диаметра),
• «relining» (протаскивание нового трубопровода внутри старого с уменьшением диаметра и наличием межтрубного пространства),
• «CIPP» (протаскивание полимерного рукава внутри изношенной трубы с последующим отвердением (полимеризацией) последнего с незначительным изменением внутреннего диаметра),
• «Fold&Form, U-liner, Subterra, Rolldown, Swageline» и т.д. (протаскивание предварительно деформированной (уменьшенной в диаметре) полиэтиленовой трубы внутри изношенного трубопровода с последующим её расширением внутри старой трубы и незначительным изменением внутреннего диаметра без наличия межтрубного пространства),
• «Expannda, Rib Loc, Rota Loc» и т.д. (формирование новой полиэтиленовой или ПФХ трубы внутри старой изношенной из специально профилированной ПЭ или ПВХ ленты, с уменьшением диаметра и наличием межтрубного пространства заполняемого бетонной смесью),
• «Primusline» (протаскивание внутри старой трубы специального армированного кевларом полиэтиленового рукава, идеальный метод для восстановления дюкеров),
• нанесение на внутреннюю поверхность старого трубопровода различных укрепляющих, водонепроницаемых, кисло-то и щелочноупорных полимерных материалов и смол (с незначительным изменением диаметра восстанавливаемого трубопровода) и т.д.

Как и в предыдущем виде, каждый метод и способ этих работ востребован в своем диапазоне диаметров и длин прокладываемых трубопроводов. В качестве трубы, в основном используют полиэтиленовые, стальные, стеклопластиковые, полимерные рукава различных длин, реже используются трубы раструбного соединения – чугунные, бетонные, керамические и из различных полимерных материалов.

Наиболее дешевым методом восстановления сетей – является метод «bursting». Данный метод позволяет проводить реновацию различного типа сетей и из различных материалов до Ø 1500 мм. Так же этот метод позволяет проводить работы по увеличению диаметра восстанавливаемых сетей. Причем за один проход возможно увеличить диаметр трубопровода в зависимости от предыдущего диаметра в два раза.

В зависимости от диаметра восстанавливаемого трубопровода возможно полностью обойтись без каких-либо раскопок, а соответственно сохранить в первозданном виде инфраструктуру той части улицы, двора, где проводятся данные работы по замене или восстановлению коммуникаций.

Для примера возьмем замену сетей канализации (канализационный выпуск из многоэтажного дома до колодца)  100 мм. (чугун) на Ø110 мм. (ПЭ), стоимость замены одного метра ≈ 3000 рублей, стоимость метра трубы SDR 21 ≈ 300 рублей. Получается, что общая сумма замены метра трубопровода с учетом трубы составит ≈ 3300 рублей с НДС. Стоимость замены водопроводного ввода идентична этой сумме.

Попробуем сравнить стоимость замены трубы и прокладки новой.  Казалось бы, что стоимость замены выше чем стоимость прокладки новой.

Но, первое – вы не платите за дополнительные работы по подготовке участка, так как работы выполняются из существующего колодца, второе – длина, как правило, максимальные длины заменяемых трубопроводов регулируются расстояниями между колодцев поэтому замены можно проводить участками, и третье – самое главное, вы не нуждаетесь в проектных работах, так как восстановление трубопровода является капитальным ремонтом, а соответственно не требует каких-либо проектных согласований и дополнительных финансовых затрат.

Поэтому, получается, что в условиях плотной городской застройки наиболее интересны работы по замене, реновации, восстановлению коммуникаций, как своей стоимостью, так и способами, и сроками выполнения!

Технологии тогда прогрессивны, когда используются с умом!
