64Л6 «Гамма-С1» является 3-х координатной, сантиметрового диапазона РЛС обзорного типа. Данная РЛС была построена на смену комплекса дальномер-высотомера с радиолокационной станцией П-37, и высотомерами ПРВ – (13/16).

•



Создание мобильной Гаммы-С1 поручили Горьковскому НИИРТ. Согласно проекта, РЛС должна была использоваться как станция БР межвидового применения в подразделениях противовоздушной обороны и войсках ВВС. При создании мобильной РЛС образец станции участвовал в ходе проведения учений ПВО.

На защиту отечества «Гамма-С1» поступает в 2003 году, РЛС пошла в серийное производство. Изготавливают «Гамма-С1» на Муромском заводе радиоизмерительной аппаратуры. В производстве участвуют ОАО «ПЗРА» и «ВНИИРТ». Опытную эксплуатацию РЛС 64Л6 успешно прошла в Московском подразделении РТВ. Конструкторы заложили в радиолокационную станцию большой запас для модернизации. Некоторые источники в 90 годах называли данную РЛС -96Н6Е «Гамма-С1Е». По результатам проведенных испытаний до серийного выпуска РЛС показала, что она полностью соответствует заданным характеристикам:
- обнаруживает и измеряет три координаты воздушных объектов;
 - быстро определяет государственную принадлежность обнаруженных объектов;
- точно распознает цели по классу;
- определяет угломерные и азимутальные пеленги на объекты активных помех;
- выдает цифровую информацию на приборы отображения информации.

•

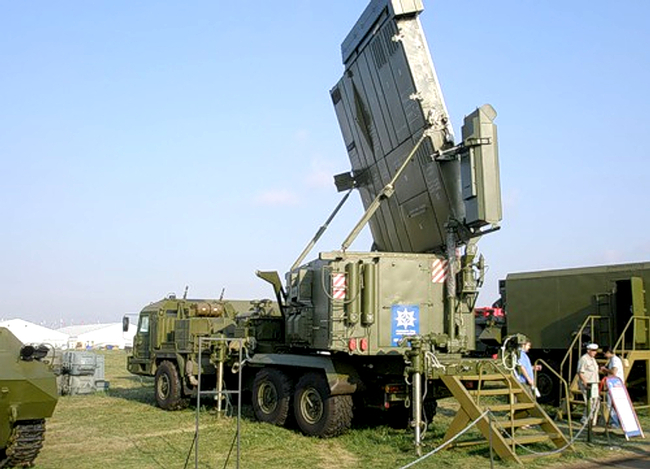

Антенная составляющая РЛС установлена на автомашине М-1 и является плоской фазированной антенной решеткой (ФАР), которая выполняет электронное сканирование приемо-передающих лучей по диаграмме направленности в вертикальной плоскости. Реализация последовательного обзора позволяет РЛС контролировать программным методом излучаемую энергию. В передающем устройстве используется современный российский электровакуумный прибор – широкополосный многолучевой клистрон, обладающий большой выходной мощностью и высокой степенью надежности. По основным характеристикам не уступает лучшим мировым аналогам. Вся аппаратура «Гамма-С1» обладает высокой автоматизацией обнаружения воздушных объектов и выбора режима работы. Режим работы выбирается, исходя из обработанных данных обстановки оператором или автоматически.

Цифровая обработка данных происходит в оборудовании, установленном на автомашину М2. Оборудование для цифровой обработки обеспечивает:
- обнаружение воздушных объектов в автоматическом режиме;
- сопровождение или захват объектов в автоматическом или полуавтоматическом режимах;
- выбор режимов работы с помощью автоматического или полуавтоматического управления;
- автоопределение госпринадлежности;
- сбор и выдачу данных на приборы отображения информации.

•

Все активные и пассивные помехи подавляются оборудованием РЛС автоматически. РЛС имеет высокую адаптивность и избирательность в условиях постановки различного вида помех. Такая эффективность обеспечивается:
- небольшим по мощности, но большим по длительности излучаемым импульсом;
- низким уровнем по диаграмме направленности боковых лепестков;
- изменением периодичности повторений и длительности излучаемого сигнала при сканировании пространства угломестным способом;
- авторегулированием усиления;
- авторегулированием динамического диапазона;
- стабилизацией ложных тревог;
- работой оборудования автокомпенсации с АШП;
- применением заданных режимов для защиты от спецпомех;
- применением фильтрации доплеровского типа;

В РЛС есть автоматизированная система контроля функционирования для непрерывной диагностики (достоверность 95%) и выдачи информации по работоспособности всех элементов РЛС. Аппаратура имеет блочно-модульное построение, что облегчает ремонт - происходит поблочная замена нужных элементов. Режимы работы РЛС могут запускаться с комплексов средств вычисления или по требованию оператора. Возможно управление РЛС с выносного защищенного операторского места, на расстоянии до 1000 метров по оптоволокну и на расстоянии до 15 000 метров по радиолинии. РЛС базируется на автомобильных шасси.

Состав комплекса Гамма-С1:
- автомашина М1, оборудованная антенной и поворотным устройством, аппаратурой приемо-передачи и аппаратурой радиозапроса;
- автомашина М2, оборудованная системами управления РЛС, обработки данных, отображения информации и передачи полученных данных;
- автомашина М3, с ЗиПом, КИА и дополнительным оборудованием;
- прицепы с системами энергоснабжения (ЭС 99Х6) цепляются к автомашинам М1,М2.

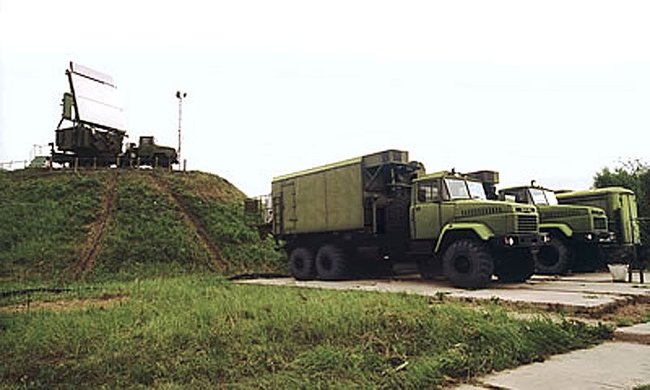

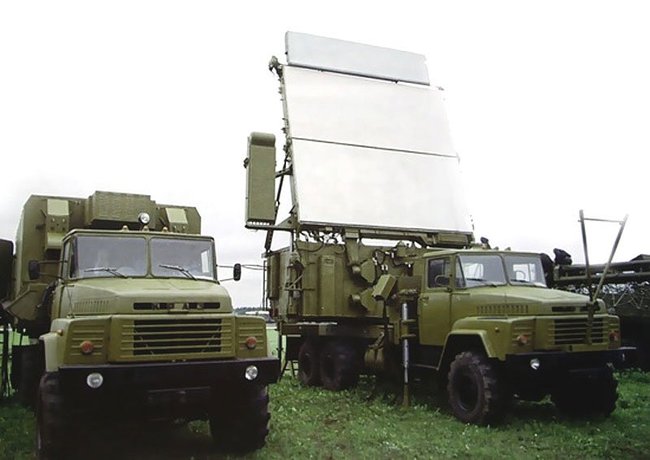

Автомашины М1 и М2 выполнены на шасси КрАЗ-260Г. Скорость хода шоссе/грунт – 50/30 км/ч.

Основные характеристики ФАР:
- дальность действия от 10 до 300 километров, спецрежим до 400 километров;
- азимутальный обзор – круговой;
- угловой обзор - от 30 до -2 градусов;
- высотный диапазон - 30 километров;
- точность определения дальности – 50 метров;
- азимутальная точность – 15 минут;
- точность угла места - 10 -15 минут;
- точность по высоте - 400 метров;
- разрешение дальности – 250 метров;
- азимутальное разрешение – 1.4 градуса;
- одновременно сопровождаемые цели – до 100 единиц;
- частота обновления данных – 10 секунд;
- выводимые данные – координатные, трассовые.
Возможности эксплуатации:
- допустимая температура воздушной среды - ±50 градусов;
- ОВВ при средней температуре - до 98 процентов;
- расположение над уровнем моря до 2 километров;

Модификации РЛС:
- 64Л6 под названием «Гамма-С1» - основная РЛС;
- 64Л6Е под названием «Гамма-С1Е» - первая модификация, компоновка основной РЛС, создавалась для демонстрационных выступлений;

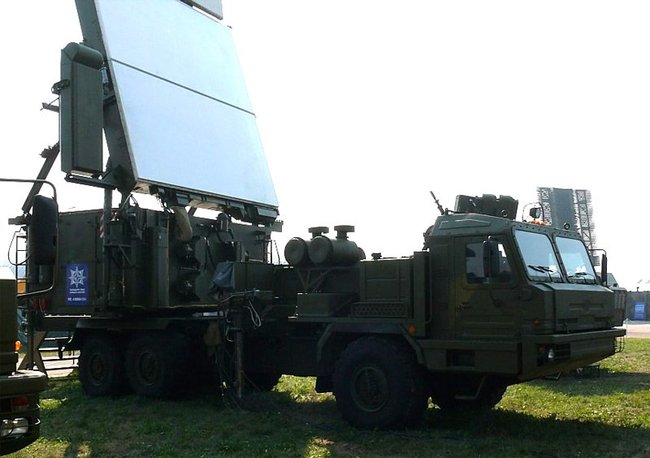

- 64Л6-1 под названием «Гамма-С1», следующая модификация, основное отличие – автомобильное шасси БАЗ-69092-013;

•

- 64Л6М под названием «Гамма-С1М» - последняя на сегодня модификация. По источникам из военного ведомства РФ, известно о вводе в строй РТВ ВВС обновленных 20 единиц данных комплексов до конца 2012 года.

Основные характеристики комплекса 64Л6-1:
- время на развертывание-свертывание РЛС – 40 минут;
- подача электропитания – промышленная или независимая;
- гарантийная безотказная наработка - 500 часов;
- время восстановления работы после отказа 30 минут;
- непрерывность до 72 часов;
- включение РЛС 5 минут, возможность экстренного включения за три минуты.
